玻纖帶增強熱塑性塑料復合管生產線（RTP管&TCP管）
一．RTP耐壓增強管材的介紹

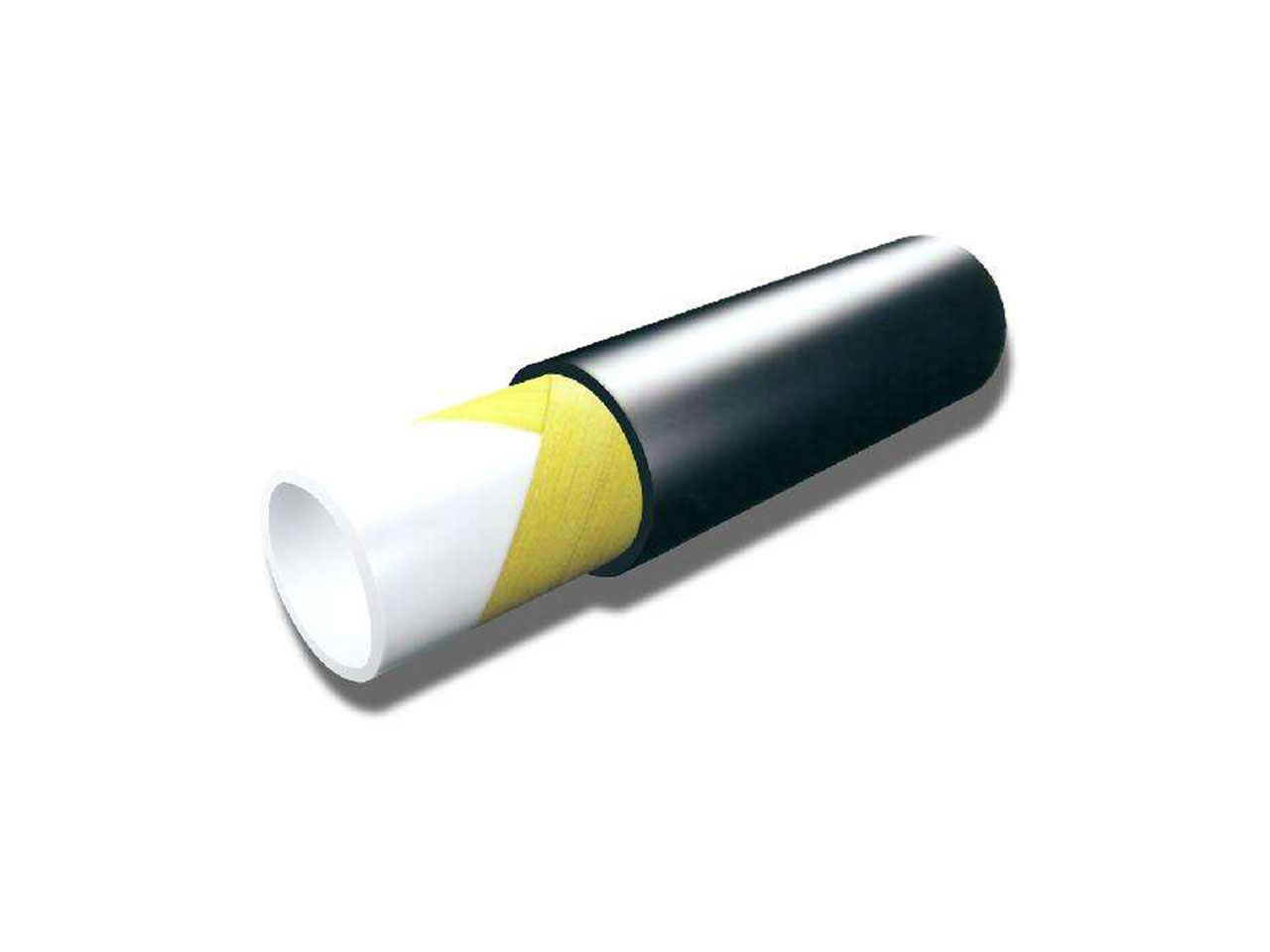

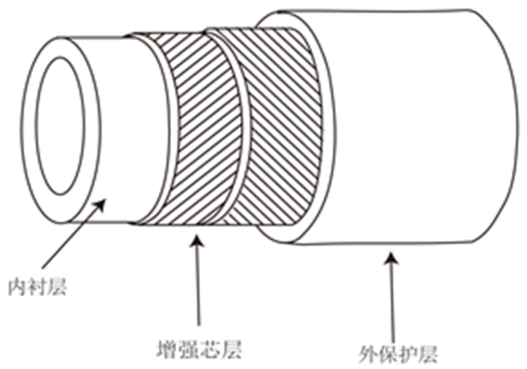

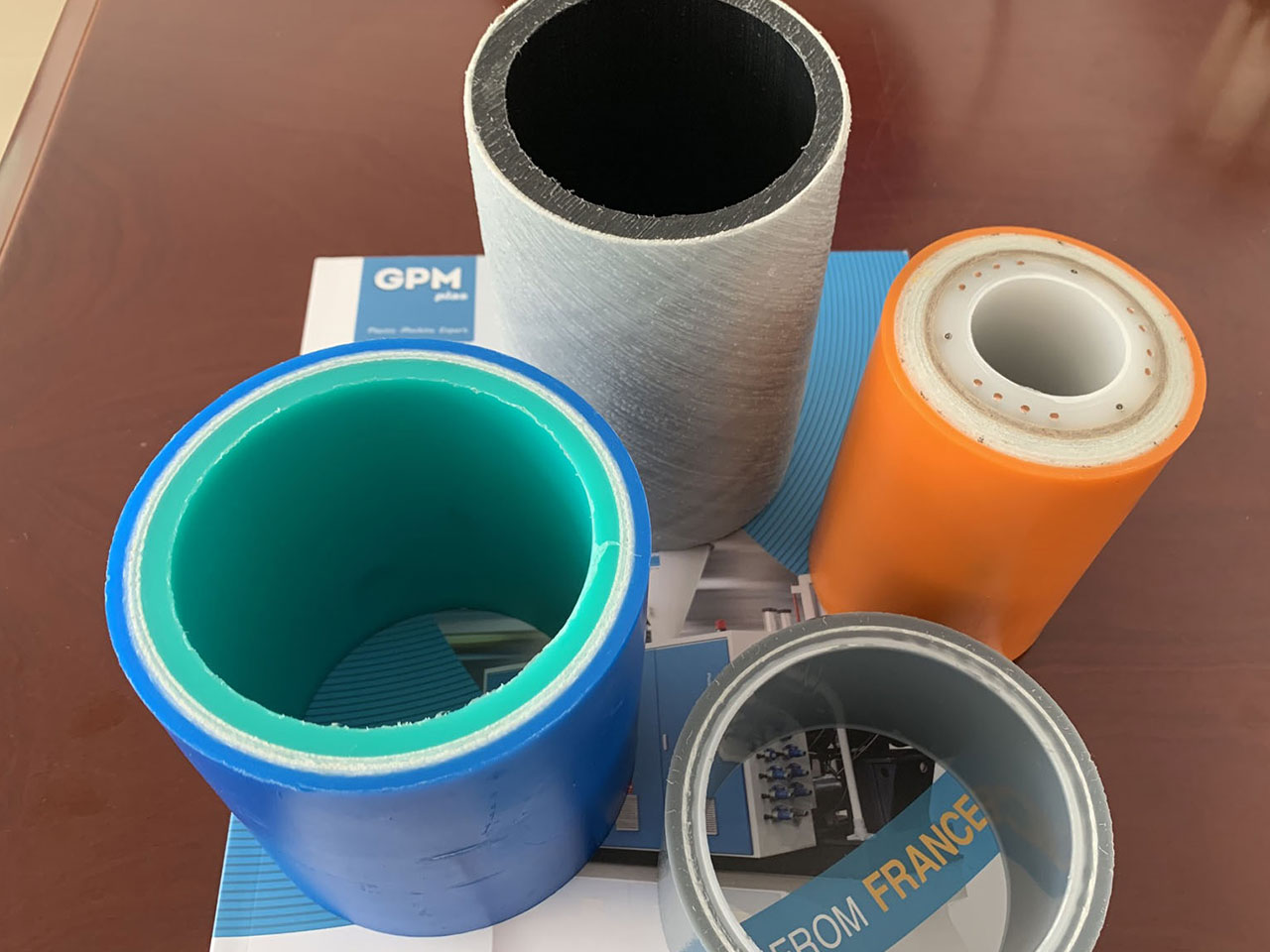

連續玻璃纖維增強復合管（CF-RTP）是一種連續玻璃纖維增強高壓管道。管道分為內襯層、增強芯層和外保護層。內襯層以PE（或PP/PA/PERT）等為主要材料，起介質導流、防腐與傳導內應力的作用；外保護層起保護芯層與傳導外應力作用。增強芯層以多層次交錯纏繞承擔應力、溫度、管體抗蠕變的作用。主要用于熱力管，溫泉管，石油管和給水管，是一種替代常規塑料管道的新型耐高壓增強管道。
二：常用的RTP管材的規格和性能
常用管徑：1.5-20英寸
常用壓力等級：
1.5-6英寸管徑（3.5-30MPa)
8-20英寸管徑 （2.5-5.5MPa）
玻纖UD帶纏繞層數：4-16層
玻纖UD帶纏繞厚度：1.2-6mm
適合UD帶寬：45-300mm
三．生產線的簡述：

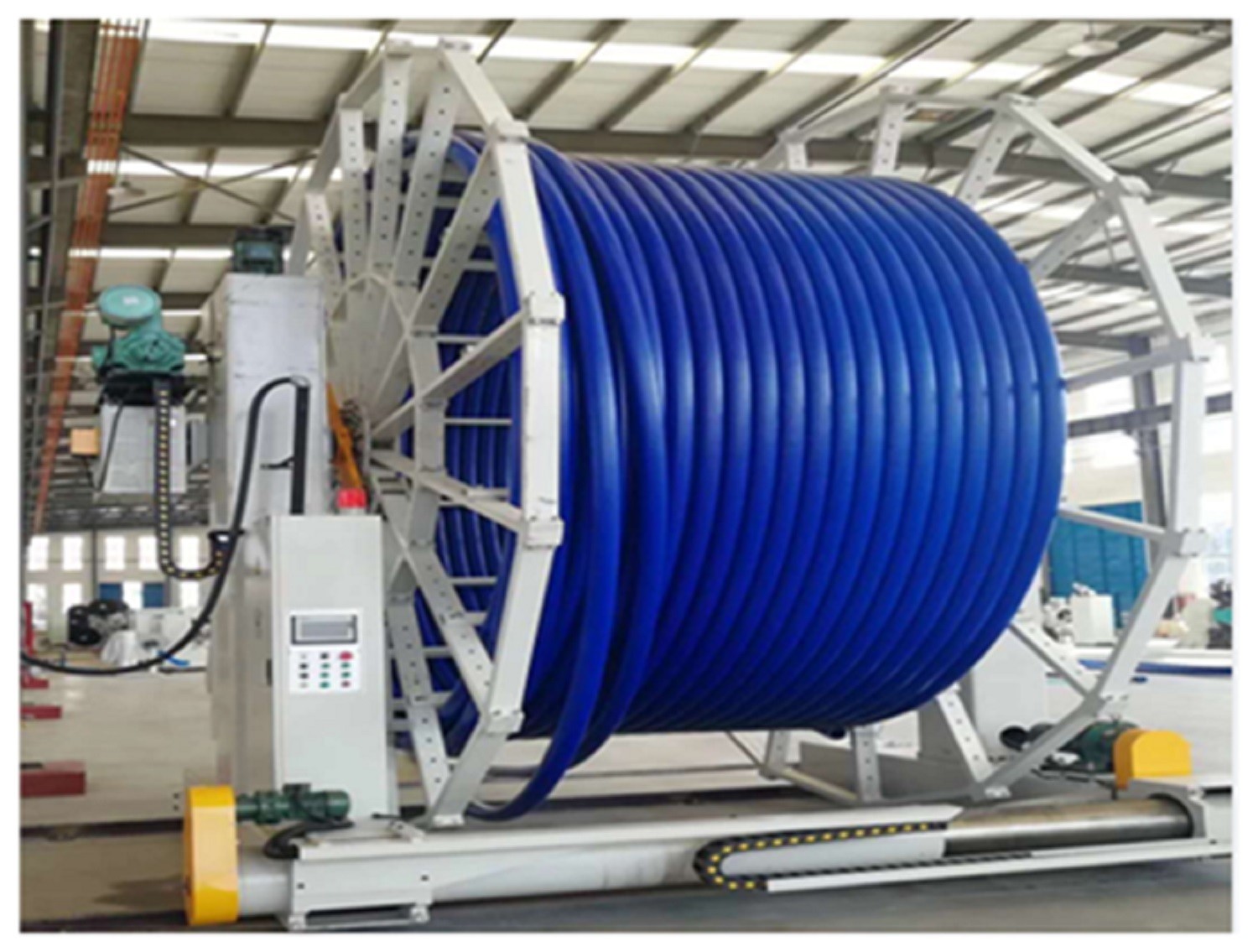

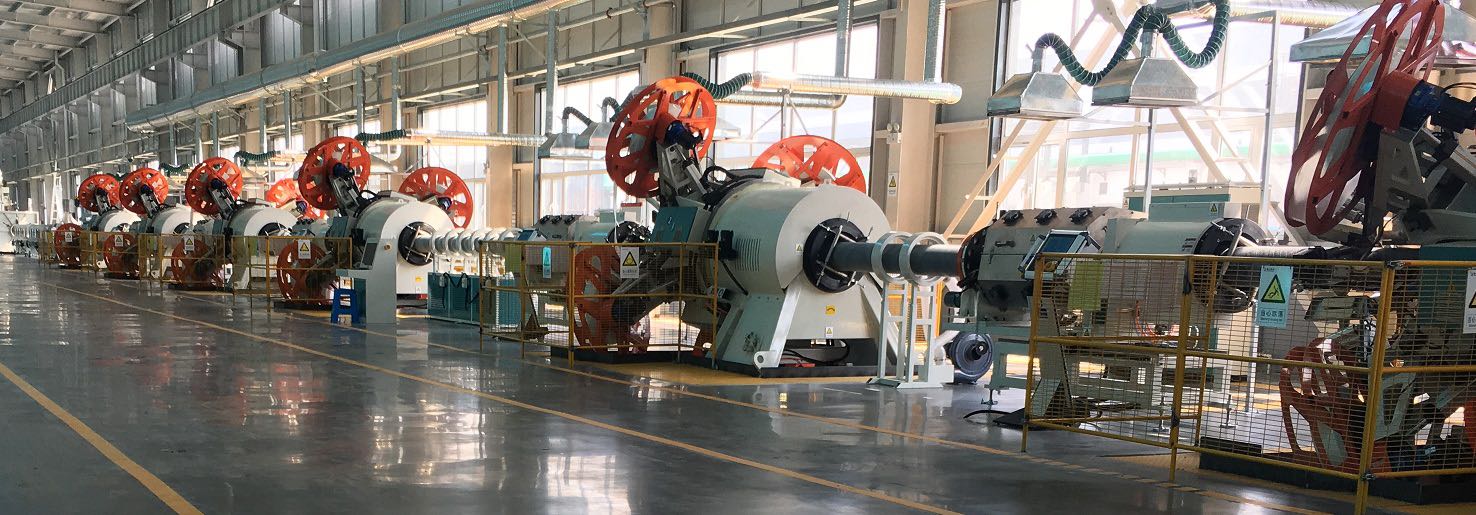

原料干燥上料→內管擠出→定徑套→真空定型噴淋→1次牽引→紅外加熱→多級纏繞機組→擠出機包覆→噴淋冷卻水箱→激光印字機→履帶式牽引機→行星切割機→管材堆放架（收卷）
序號 | RTP管材生產線型號 | 管徑范圍（MM） | 耐壓等級（MPa) | 增強層厚度（MM） |
1 | GP-RTP110 | 40-110 | 3.5-30 | 1.2-6 |
2 | GP-RTP200 | 110-200 | 2.5-5.5 | 1.2-4.2 |
3 | GP-RTP400 | 250-400 | 1.5-3.5 | 1.2-3 |
四．生產線優勢介紹

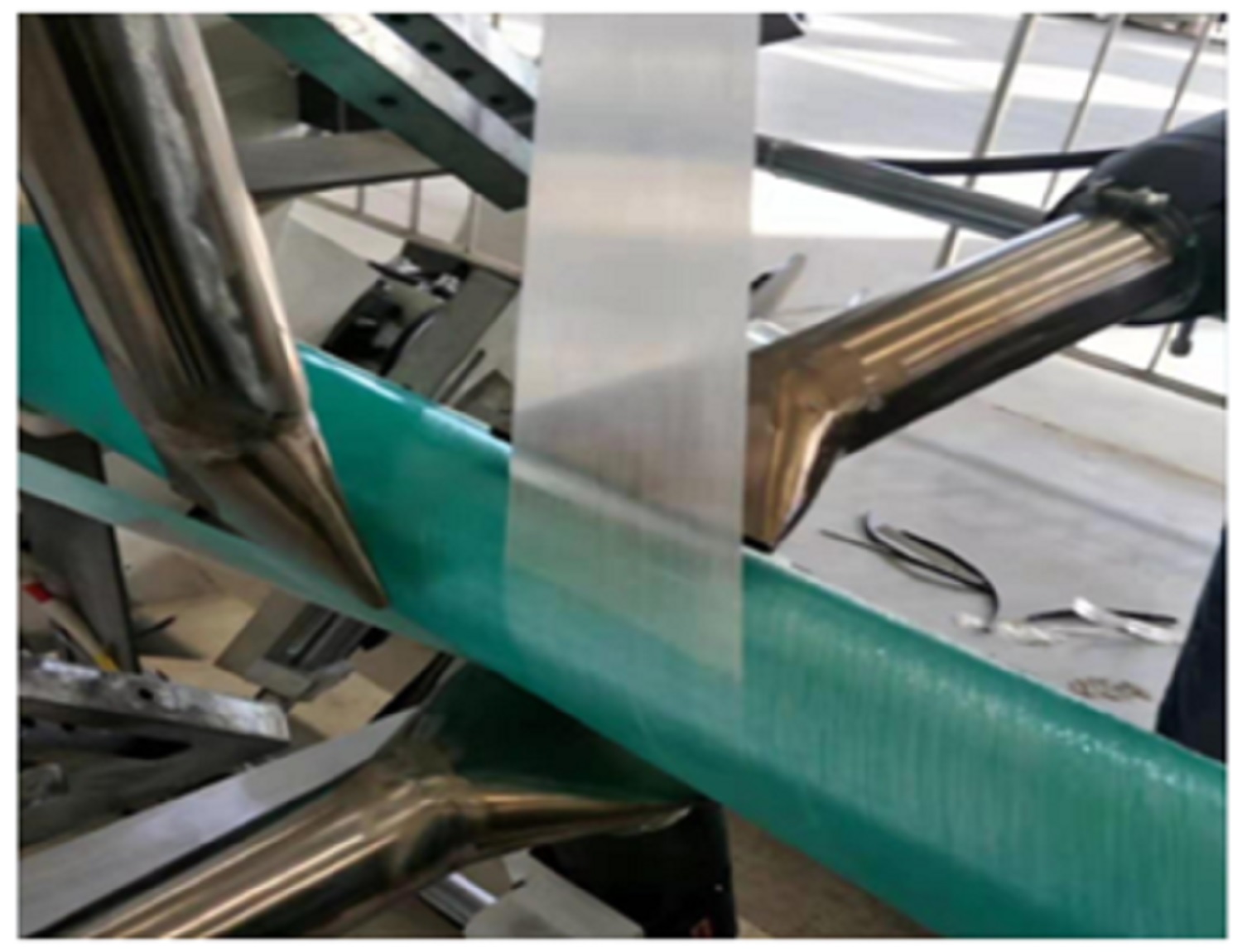

1、本設備采用的是預浸帶纏繞/原位固結工藝，采用熱空氣加熱方式，實現纏繞和加熱固結同時完成；一個纏繞機可以帶有4個料盤或者2個料盤，按照口徑及用途選擇不同的機型。
2、特殊的管材表面和UD帶的加熱輻射工藝，與其他類型的加熱方式具有明顯優勢：
纏繞技術 | 增加帶寬 | 加工傳熱 | 反應時間 | 纏繞路徑 |
激光 | 難 | 輻射局部點 | 快 | 苛刻 |
紅外 | 難 | 輻射、對流、局部線 | 快 | 苛刻 |
熱空氣 | 易 | 強制對流、區域 | 快 | 不受限制 |
3、按等強度結構設計，根據不同管徑采用不同的與之匹配的帶寬；寬帶、窄帶靈活運用；
4、采用帶材與帶材搭接的工藝，增強層之間形成網絡結構；
5、目前口徑范圍50-600MM，帶寬50-400MM，在國際、國內處于領先水平；
6、根據客戶不同需求提供解決方案。
